1：产品概述

欢迎使用本公司的DALI2解码模块，该模块体积微小，采用了先进的控制技术Nuvoton单片机芯片，兼容TRIDONIC（锐高）、OSRAM(欧司朗)，PHILIPS（飞利浦），等国际知名品牌的DALI控制系统。把国际上广泛采用的DALI标准控制信号转换成换成PWM信号，使普通照明产品立即具备DALI接口，可以广泛应用于酒店，会堂，办公区域和LED开关电源上等各种需要调光控制的场合，实现DALI系统调光控制方式。

2：功能介绍

DALI(数字可寻址灯光接口)是国际标准的，流行的灯光控制协议总线，它采用曼切斯特编码的数字式传输，具有整体，分组调光，寻址调光和查询灯具状态等强大的功能，该数字总线与模拟式的0-10V调光总线相比，具有调光精确，可寻址，稳定，可集中控制，安装方便等特点。

2.1 高性能

本模块采用高科技技术的IC设计，功耗低，性能强，工作稳定可靠。

2.2 模块化

模块化设计，体积小，焊脚少，方便生产，与LED驱动电源，电子整流器兼容性高，可以快速设计出稳定可靠的DALI电源。

2.3 兼容性

具备完整的DALI接口功能，符合IEC60929/IEC62386标准。

2.4灵活性

本模块输出PWM调光信号，最大输出电流10mA，调光范围为0-100%可以适应各种PWM、模拟调光接口的驱动芯片。设计更加灵活。

2.5可定制

为满足客户的特殊需求，可以定制相对应的模块。

3．外形尺寸：

4.  引脚描述/参数：

5.电气特性：

6. 新塘DALI 2系统应用界面

7.  欧切斯主机207调试界面：

8. 欧切斯主机209调试界面：

9. DALI连线说明：

10. 模块命名和标记说明

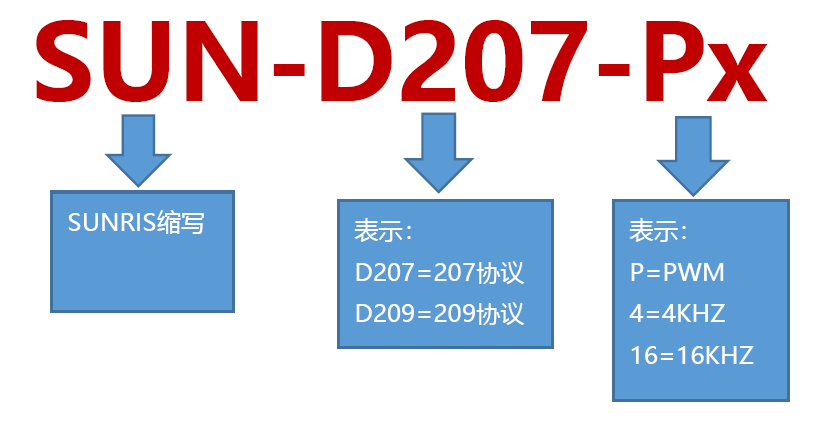

        模块命名：

模块标记：
